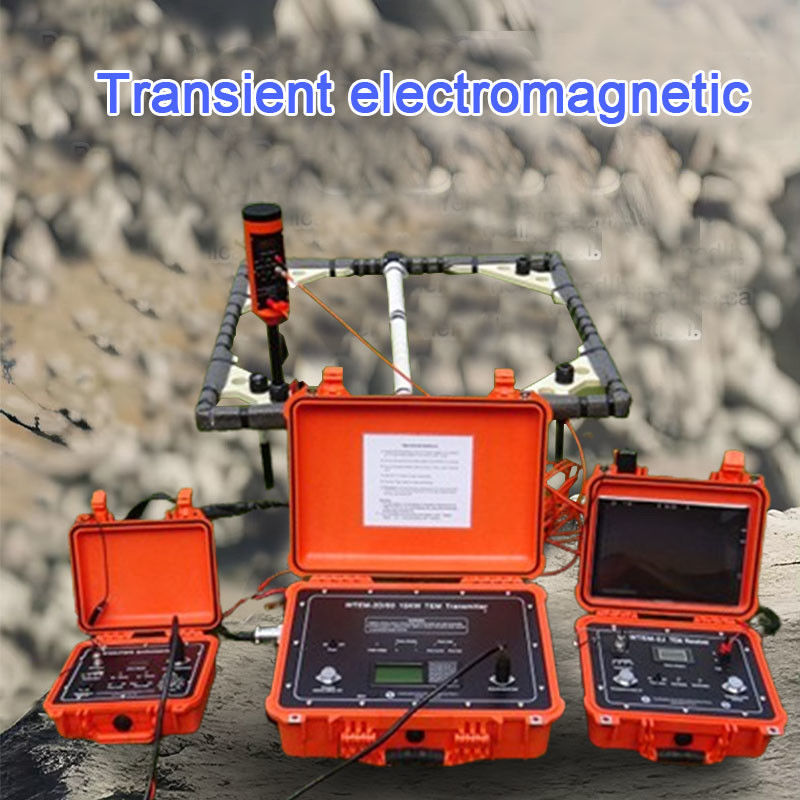

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen
  • WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen

Herkunftsort Chongqing, China
Markenname GOLD
Zertifizierung CE, ISO
Modellnummer WTEM
Produkt-Details
Gewährleistung:
1 Jahr
Kundenspezifische Unterstützung:
OEM, ODM
Material:
Rasin, Metall,
Produktbezeichnung:
TEM-instrument
Anwendung:
Geophysikalische Forschung
Funktion:
Geodetektion auf der flachen Oberfläche
Reichweite:
1 ~ 200 mm
Chnanel-Nummer:
1
Hervorheben:

WTEM Übergangs-elektromagnetisches Instrument

,

Geophysikalisches Explorationsgerät für die flache Oberfläche

,

Geophysikalische Erforschung Elektromagnetisches Instrument

Produkt-Beschreibung

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen



                            WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 0





Die transiente elektromagnetische Methode (TEM) ist eine geophysikalische Explorationsmethode, bei der eine nicht geerdete Rückleitung oder eine geerdete Linienquelle verwendet wird, um ein pulsiertes Magnetfeld unterirdisch abzugeben.Während des Intervalls eines gepulsten Magnetfeldes, wird eine Spule oder eine Erdungselektrode zur Beobachtung des Sekundärwirbelstromfeldes verwendet.



WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 1

Gesetz der elektromagnetischen Induktion:Wenn sich der Strom in der Sendewelle ändert, entsteht im umliegenden Raum ein Wechselfeld.Dieses primäre Magnetfeld induziert Wirbelströme im unterirdischen leitfähigen Medium., und die Wirbelströme werden sekundäre Magnetfelder erzeugen.
Zeitmerkmale:Nachdem das primäre Magnetfeld abgeschnitten ist, verschwindet das sekundäre Magnetfeld nicht sofort, sondern zerfällt im Laufe der Zeit allmählich.Die transiente elektromagnetische Methode erhält elektrische Informationen über das unterirdische Medium durch Messung der Zerfallseigenschaften des sekundären Magnetfeldes zu verschiedenen Zeiten.



WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 2

Große Durchdringungstiefe:Im Vergleich zu anderen geophysikalischen Methoden kann die transiente elektromagnetische Methode tiefere unterirdische geologische Strukturen erkennen.und die effektive Detektionstiefe kann in der Regel Hunderte oder sogar Tausende von Metern erreichen..
Empfindlich für Körper mit geringer Widerstandsfähigkeit:Bei der Suche nach geologischen Körpern mit geringem Widerstand wie Grundwasser und Metallmineralien hat die transiente elektromagnetische Methode eine höhere Auflösung und einen höheren Nachweiseffekt.
Weniger vom Gelände beeinflusst: Diese Methode erfordert keine Erdungselektroden und kann in Gebieten mit komplexem Gelände wie Bergregionen und Wüsten gut funktionieren.und ist relativ weniger durch Geländewellen und Erdungsbedingungen eingeschränkt.
Hohe Arbeitsleistung:Die Beobachtungsgeschwindigkeit der vorübergehenden elektromagnetischen Methode ist schnell und eine große Datenmenge kann in kurzer Zeit gewonnen werden, was die Effizienz der Explorationsarbeiten verbessert.



WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 3



WTEM-2J/ GPS TEM Exploration System Empfänger
Kanalnummer 1
Vorverstärkergewinn 8, 32 Mal
Hauptverstärkergewinn 1, 2, 4, 8, 16, 32, 64, 128 Mal
Bandpass 0 ~ 50 kHz (Linerphasenfilter), volles Band 0 ~ 400 kHz
A/D-Bit 16 Bit
Mindestprobenintervall 1 μs
Gesamtfehler der Kristallschwingung 5*10-9
Spurenummer 50
Zahl des Stapels 1~9999
Synchronisierungsmodus (1)Kabelsynchronisierung (2) GPS-Synchronisierung
Stromversorgung Eingebettete wiederaufladbare 12V-Batterie (unterstützt von außen), Betriebsdauer ≥10 Stunden
Betriebstemperatur -10°C~ +50°C

WTEM-1D 10KW Großleistungssender
Übertragungsspannung 200 V
Übertragungsstrom 50A
Aktuelle Messgenauigkeit 1%
Stromversorgungsfrequenzen 0.0625Hz, 0.125Hz, 0.25Hz, 0.5Hz, 1Hz, 2Hz, 4Hz, 8Hz, 16Hz, 32Hz
Anzeige der Übertragungsspannung Flüssigkristall-Display-Einheit V, Auflösung von 0,1 V
Betriebstemperatur -10°C~ +50°C



WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 4

Das Projekt zur Exploration von Kupfer-Blei-Zink-Polymetallvorkommen in Baiyin China ist erfolgreich, wo SSIP starke elektromagnetische Störungen erfolgreich unterdrückt hat.



Das Gebiet des Kupfer-Blei-Zink-Polymetallbergbaus in Baiyin hat starke elektromagnetische Störungen (verursacht durch unterirdischen Bergbau, Konzentrier- und Schmelzanlagen),mit dem eingeführten IP-Instrument, dessen Wert mehr als 2 Mio. RMB beträgt, nicht zuverlässige Daten erhoben werden können.Das Spread Spectrum IP (SSIP) -Verfahren wurde in diesem Bereich erfolgreich erprobt.Die abnormen Formen von SSIP stimmen vollständig mit den Erzproben des tatsächlichen Bohrlochs überein, und die effektive Explorationstiefe erreicht mehr als 1000 Meter (Abb. 1).

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 5

Die Cu-Mo-Lagerstätte wurde von SSIP in Qiushuwan China erfolgreich erforscht und erzeugte eine effektive Unterscheidung zwischen Erz- und Nicht-Erz-Anomalien.



Im Arbeitsgebiet der Kupfer-Molybdän-Mine Qiushuwan in Henan, China, betroffen durch das komplizierte Gelände und das sich entwickelnde flache Pyrithalo,eine große Anzahl von Interferenz-IP-Anomalien erzeugtDas Projekt wurde mit der IP-Sondung im Breitspektrum durchgeführt, bei der bei den Explorationsergebnissen ein geringer Widerstand im Erzkörper festgestellt wurde.Es wurden keine Erzkörper in mehreren Niedrigwiderstandsgebieten gefunden (Bild).Die relative Phasenreaktion von Niederfrequenz-IP (Bild 2c) zeigt, daß viele nicht mineralisierte Anomalien nicht mit den Kupfer-Molybdenablagerungen zusammenhängen.Die Anomalien, die durch flache Pyrithalogen und die kleinräumigen Skarn-Erzkörper verursacht werdenDurch Anwendung der relativen Phaseantwort der mittleren Frequenz (Bild 2b)Es wurde festgestellt, dass die IP-Anomalien, die durch flache Pyrithalogen und Skarn-Erzkörper verursacht werden, im Vergleich zu niedrigen Frequenzen stark geschwächt sind.Die Untersuchung ergab, daß die IP-Anomalien, die durch Porphyrerzkörper verursacht werden, erheblich verstärkt werden.und der abnormale Bereich entspricht grundsätzlich den Erzkörpern, in dem die Ressourcenmenge von Molybdän 100.000 Tonnen erreicht, mit einem potenziellen wirtschaftlichen Wert von mehr als 20 Milliarden RMB Yuan.

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 6

Eine Blei-Zink-Exploration in Xizang, China, wurde durch die IP-Methode "Spread spectrum" erfolgreich durchgeführt, die effektiv zwischen Erz- und Kohlenstoffschichten unterscheidet



Nach den Probenspektral-IP-Antworten des Blei-Zink-Erzes und der Kohlenstoffschicht in einem Bergbaugebiet in Xizang (Abbildung 3) ist die Antwort umso stärker, je niedriger die Frequenz des Blei-Zink-Erzes ist.je höher die Frequenz der KohlenstoffschichtEs gibt signifikante Unterschiede in der spektralen IP-Reaktion zwischen dichtem Massivbleizinkerz und kohlenstoffhaltigem Porphyr.so dass die IP-Anomalien von Blei-Zink-Erz und Kohlenstoffschicht durch unterschiedliche Frequenz IP-Antwort unterschieden werden kann.

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 7

Unter der Anregung der ultra-langen Periode (256 s) Spread-Spectrum-Welle wird die IP-Antwort des groß angelegten, dichten massiven Blei-Zink-Erzkörpers stark erhöht.und die IP-Reaktion der Kohlenstoffschicht wird unterdrückt (Abb.Unter der Anregung der herkömmlichen IP-Frequenz (0,25 Hz) hat der große, dichte Massivkörper aus Blei-Zink-Erz fast keine IP-Reaktion und die IP-Reaktion der Kohlenstoffschicht ist sehr stark.die mit den gemessenen Ergebnissen der spektralen IP-Antwort der Proben übereinstimmt (Abb.. 4b).

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 8



WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 9

WTEM transientes elektromagnetisches Instrument für geophysikalische Erforschung und Vermessung von flachen Oberflächen 10

Chongqing Gold Mechanical & Electrical Equipment Co., Ltd. ist auf die Herstellung und Entwicklung von geophysikalischen Explorationsinstrumenten wie Widerstandsmesser, IP-Instrument,Bild der Widerstandsfähigkeit, Erdbebeninstrument, elektromagnetisches Instrument, Bohrlochkamera, Bohrlochprotokollsystem, Wasserstandsmesser;Ausrüstung für Bohrungen von Bohrlöchern einschließlich Kern/Wasserbrunnen/Tunnel/Maschinenbau/Ankerbohranlagen und Zubehör und geodätisches Vermessungsinstrument (GNSS RTK System), Total Station, GIS Mapping und Echo Sounder).
