Équipement de recherche géologique souterraine intelligent de grande puissance
Résumé
Le système d'émetteur IP CC de nouvelle génération est composé de puissance de rectification WDZ-5A (contrôleur de charge équilibrée contenu) et d'émetteur intelligent de grande puissance WDFZ-5.Ce système brise le mode de conception classique; utilise une puce micro-ordinateur pour le contrôle, et est entraîné par un IGBT intelligent. Il a une grande précision de mesure, des fonctions multiples et une grande fiabilité.et peut être porté confortablementIl a également la fonction parfaite de surtension, sur courant, protection de circuit ouvert et protection de la sécurité personnelle et ainsi de suite...

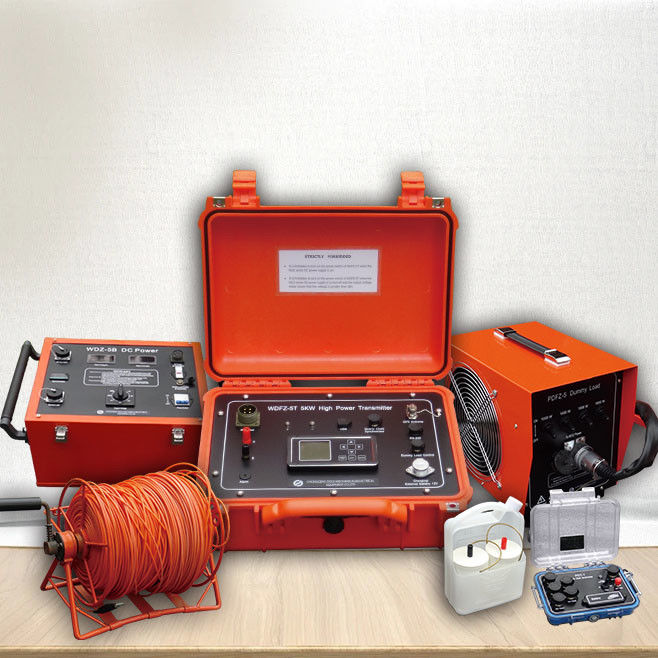

Configuration du système
1Émetteur
2. récepteur
3. câble
4électrode
5.charge d'équilibre
6. rectificateur de source de tension
Le récepteur IP DC numérique multicanal de la série WDJS-3 utilise un mode de fonctionnement à fil court. Il peut être alimenté par un émetteur intelligent haute puissance WDFZ-5T ou WDFZ-10T.Plusieurs récepteurs peuvent recevoir en même temps, et le récepteur est équipé de plusieurs canaux qui peuvent être mesurés simultanément, ce qui double l'efficacité de travail.potentiel de champ primaireIl peut également mesurer et stocker des courbes d'atténuation de champ secondaire, offrant une flexibilité absolue pour l'analyse et le traitement ultérieurs des données.Il est largement utilisé dans l'exploration des ressources minérales métalliques et non métalliques, recherche des eaux souterraines et géologie de l'ingénierie.
| Modèle d'instrument |
Le WDJS-3 |
Le système de détection de l'eau |
Le système WDJS-3/12 |
Le système WDJS-3/20 |
| Nombre de canaux de mesure partageant le temps |
1 |
6 |
12 |
20 |
| Nombre de canaux mesurés simultanément |
1 |
3 |
6 |
10 |
| ****Nombre d'électrodes connectées |
2 |
7 |
13 |
21 |
| Potentiel primaire Vp |
-30V à 30V± 1% |
| Polarisation apparente |
- 40%Je ne sais pas.40%± 1% |
| Plage de compensation potentielle naturelle |
-2,5 VJe ne sais pas.2.5V |
| Impédance d'entrée |
≥ 40 MΩ |
| Adapté au cycle de puissance |
4S,8S,16S,32S,64S,128S,256S |
| Temps de décalage d'arrêt |
50 Ms ¥ 1000 ms répartis en 20 niveaux |
| Numéro de fenêtre de temps de champ secondaire |
4 (compatible avec WDJS-2) ou courbes de désintégration quadratiques du champ |
| Nombre de superpositions |
1 ¢ 100 fois facultatif |
| Suppression de la fréquence de puissance de 50 Hz |
80 dB |
| Mode synchrone |
Synchronisation par logiciel (standard), synchronisation par horloge à quartz (standard) et synchronisation par GPS (facultatif) |
| Capacité de mémoire |
≥ 1 GB, déterminé par le fabricant en fonction de la situation |
| Interface de communication |
USB |
| Température de fonctionnement |
10°C-50°C, humidité à 95% de l'humidité moyenne |
| Température de stockage |
-20°C Je ne sais pas.60°C |
| L'alimentation électrique de l'instrument |
Piles au lithium |
| le poids |
≤1.8kg |
≤5.5kg |
≤60,7 kg |
≤70,0 kg |
| Le volume |
210 mm x 100 mm 150 mm |
240 mm x 295 mm x 152 mm |
Pour les pièces détachées: |
406 mm x 330 mm x 174 mm |
****Puissance de transmission: 7,2 kW (WDFZ-5T); 10 kW (WDFZ-10T); 15 kW (WDFZ-15T); 20 kW (WDFZ-20T)
****Tension de transmission: ±1200 V
**** Courant de transmission: ±6A (WDFZ-5T); ±10A (WDFZ-10T); ±15A (WDFZ-15T); ±20A (WDFZ-20T)
Précision de mesure du courant: ±0,2% ±1 mot
Cycle d'alimentation (transmission) électrique: 4S à 256S
Temps de stockage actuel: 1 à 30 minutes
stockage de données de grande capacité: peut stocker au moins 1,000,000 ensembles de données courantes, avec fonction de protection contre l'arrêt de l'alimentation
Interface de communication: interface USB
Puissance de fonctionnement de l'instrument: batterie au lithium
Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
Température de fonctionnement: -10°C ∼50°C
Température de stockage: -20°C à 60°C
Volume: 406 mm × 330 mm × 174 mm
Poids: 7,8 kg
plusieurs canaux de transmission,compréhension complète de la répartition spatiale du corps de minerai - en sélectionnant le contrôleur d'électrode multicanal PDGK-1 et le convertisseur d'électrode multicanal PDGZ-1, plusieurs électrodes d'alimentation peuvent être connectées en même temps et n'importe quelle paire d'électrodes peut être sélectionnée pour l'alimentation pendant le fonctionnement.
Prise en charge de multiples modes de synchronisation - L'instrument prend en charge la synchronisation logicielle, la synchronisation de l'horloge à quartz et la synchronisation GPS (facultatif).Il peut être utilisé avec des récepteurs IP DC numériques ordinaires pour former un système de mesure IP traditionnel (seulement en utilisant la synchronisation logicielle), et peut également être utilisé avec nos récemment conçus WDJS-3 série multi-canaux récepteurs IP numériques DC pour former un efficace, multi-canaux,système de mesure IP haute performance prenant en charge plusieurs modes de synchronisation.
