Machine d'essai de pile de tension d'équipement de test de charge de pile d'IK haute

Haut équipement d'essai de pile de tension

Principes du haut essai de tension :

Le principe de base du haut essai de tension est d'appliquer une force d'impact à l'hystérésis axiale du dessus de pile pour produire de la pénétration suffisante de la pile, et mesure la réponse de l'effort et de l'accélération de particules de pile résultant de lui. Par l'analyse de théorie de vague, la méthode de dépistage de l'intégrité compressive verticale de portance et de pile d'une pile simple est déterminée.

L'astuce de pile est empiétée avec un marteau lourd pour produire d'assez de déplacement relatif entre la pile et le sol, afin de stimuler entièrement la résistance de sol autour de la pile et la force de soutien de l'extrémité de pile. De la direction du mouvement de pile, il y a mouvement de haut en bas et mouvement ascendant. Il est usuel de considérer la compression de pile (si force interne, effort ou contrainte) comme le positif, et considère la tension de pile comme le négatif ; Pensez au mouvement de haut en bas (si déplacement, vitesse, ou accélération) comme positif et mouvement ascendant comme négatif. En raison de la transmission et de la réflexion complexes des ondes de contrainte le long de la pile, il est nécessaire de diviser les ondes de contrainte se déplaçant la pile en vague montante et vague de descente. Puisque la vague de haut en bas voyage dans la même direction que le mouvement positif spécifique, la force positive (pression) sous la vague de haut en bas produira le mouvement positif, et la force négative (tension) produira le mouvement négatif. Les causes de vague de pression à la hausse (dont le signe de force est positif) la pile à déplacer négativement, tandis que les causes ascendantes de vague de traction (dont le signe de force est négatif) la pile à déplacer franchement.

En raison de la propagation de haut en bas de la vague de pression produite par le marteau, une vague de pression sera produite à la résistance de frottement latérale de la pile ou à l'augmentation soudaine de la section de pile. Quand la pression revient au dessus de la pile, la force en haut de la pile augmentera et la vitesse diminuera. En même temps, la vague de pression à la baisse produira un écho de tension où la section de pile diminue soudainement ou il y a de frottement négatif. Quand la vague de tension revient au dessus de la pile, à la valeur de force en haut des diminutions de pile et aux augmentations de vitesse. Ce concept de base peut être employé pour juger les divers conditions de la pile selon les relations entre la courbe mesurée de vague de force et la courbe de vitesse.

Spécification technique

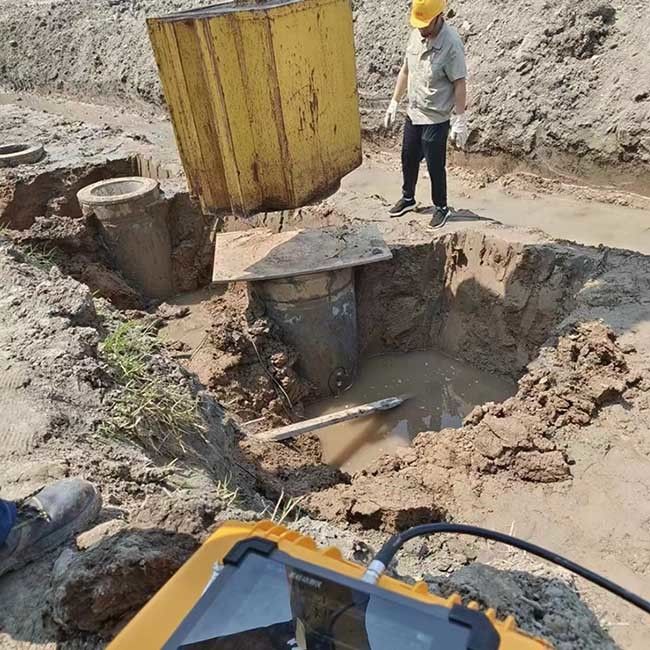

Image de produit
