أداة الاستكشاف الجيوفيزيائي
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | GOLD |
| إصدار الشهادات | ISO/CE |
| رقم الموديل | وتيم-2Q |
أداة الاستكشاف الجيوفيزيائي العميق تحت الأرض المعدات الكهرومغناطيسية العابرة ((TEM))
1.نظام كهرومغناطيسي عابر بالكامل في مجال الزمن، مصمم لتقديم بيانات كهرومغناطيسية عابرة عالية الجودة ذات دقة فضائية عالية من سطح الأرض إلى الأرض العميقة
2مجموعة من ترددات جهاز الإرسال وخيارات أخذ العينات
3. القدرات الكاملة لتخزين البيانات المتسلسلة الزمنية ومعالجة وتصورها
أسئلة شائعة عن أداة الاستكشاف الجيوفيزيائي العميق تحت الأرض المعدات الكهرومغناطيسية العابرة ((TEM))
1ما هي المعدات الكهرومغناطيسية العابرة (تيم) ؟
TEM هي طريقة جيوفيزيائية استحواضية تستخدم حقول مغناطيسية متغيرة في الزمن لرسم خريطة للقيادة الكهربائية تحت السطح.لا يتطلب الاتصال الكهربائي المباشر مع الأرض، وبدلاً من ذلك يستخدم حلقة إرسال على الأرض لتحفيز تيار عابر داخل تحت السطح.ثم يقيس الهوائيات المستقبلة معدل تغير المجال المغناطيسي المرتبط بهذا التيار بينما ينتشر عبر الأرض.
2ما هي الاحتياطات الخاصة بالمعدات الكهرومغناطيسية العابرة؟
أ.ترتيب لفائف الإرسال و لفائف الاستقبال وفقًا لمتطلبات القياسات. يجب أن يتم إطلاق الأسلاك الإضافية من رف الأسلاك في خط مستقيم أو شكل S.
ب.إذا كان الشكل الموجي المعروض أحمرًا ، مما يعني أن تاريخ الاختبار سلبي ، فما عليك سوى تغيير اتجاه لفائف الاستقبال.
ج. إذا كان شكل موجة الاختبار غير منظم، فإن مصادر التداخل المحتملة يمكن أن تكون: نظام الشبكة، اضطرابات الغلاف الجوي، المعدات الكهرومغناطيسية أو مقاومة التخفيف غير المقابلة.
D.إذا كانت الأداة تعمل في منطقة عمل جديدة (التي تبعد عن منطقة العمل السابقة) ، فإن المزامنة الأولى ستستغرق وقتًا أطول ، في بعض الأحيان حوالي 30 دقيقة.
E. لا تضع أي جسم معدني ضخم متقطب داخل لفائف الإرسال والاستقبال.

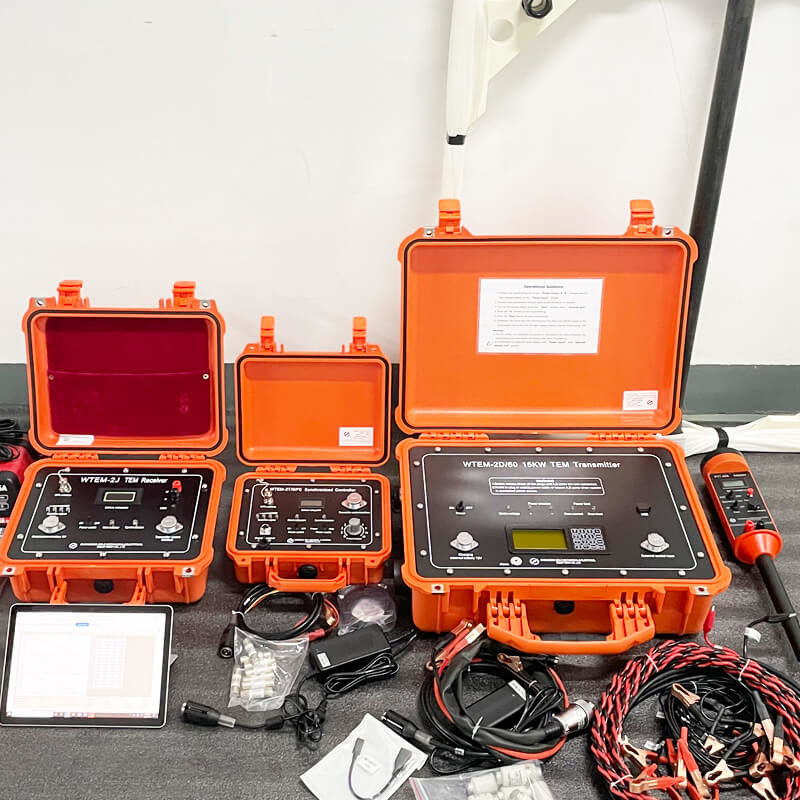

تكوين مفصل لنظام المعدات الكهرومغناطيسية العابرة (TEM)
| Sالرقم الرئيسي | الاسم | كمية |
| 1 | الحاسوب الرئيسي WTEM-2Q | وحدة واحدة |
| 2 | حقيبة ظهر الحاسوب الرئيسي | 1 |
| 3 | أجهزة الكمبيوتر اللوحية مع نظام التشغيل Windows (بما في ذلك الشاحن) | 1 |
| 4 | موصل USB من النوع C | 1 |
| 5 | سلك بطارية خارجي للمستقبل | 1 |
| 6 | كابل خفيف خاص للفول الاستقبال (10 متر، 20 متر) | 2 (واحد لكل واحد) |
| 7 | مقاومة التخفيف (50,60,110200Ω) | 8 قطع ((2 لكل نوع) |
| 8 | هوائي GPS | 1 |
| 9 | خط مدخل طاقة جهاز الإرسال ذو الطاقة المنخفضة | 1 |
| 10 | سلك اتصال سلسلة بطارية جهاز إرسال منخفضة الطاقة | 1 |
| 11 | خط الاتصال بين لفائف جهاز الإرسال والجهاز الإرسالي | 1 |
| 12 | 20 × 20 متر ((80 متر في المجموع) لفائف الإرسال | 1 |
| 13 | 5 × 5 متر (20 متر في المجموع) لفائف الاستقبال | 1 |
| 14 | شاحن | 1 |
| 15 | مقياس الحدس الرقمي ومقياس السعة | 1 |
| 16 | قرص فلاش USB للبرنامج والتعليمات | 1 |
| 17 | دليل التشغيل | 1 |
| 18 | 10أفوس | 10 |
| 19 | المواد المرجعية | 1 |
